Kuivaus on kriittinen askel lukuisissa teollisuusprosesseissa, määrittäen usein lopputuotteen fysikaaliset ominaisuudet, säilyvyys ja käytettävyys. Saatavilla olevista erilaisista kuivaustekniikoista värähtelevät nestevuodekuivaajat erottuvat niiden kyvystä käsitellä haastavia materiaaleja, joilla on parempi lämpö ja mekaaninen suorituskyky.
Toisin kuin tavanomaiset staattiset nestevuodekuivaajat, jotka luottavat yksinomaan ilmavirtaukseen hiukkasten suspendoimiseksi, värähtelevät nesteen sängynkuivaajat tuovat järjestelmään ohjattavan mekaanisen värähtelyn. Tämä dynaaminen paraneminen parantaa materiaalin liikettä, parantaa lämmön ja massansiirtonopeuksia ja vähentää hiukkasten agglomeraation tai kanavoinnin riskiä - yleisiä ongelmia perinteisissä kuivausmenetelmissä.
Työperiaate ja suunnittelumääritys

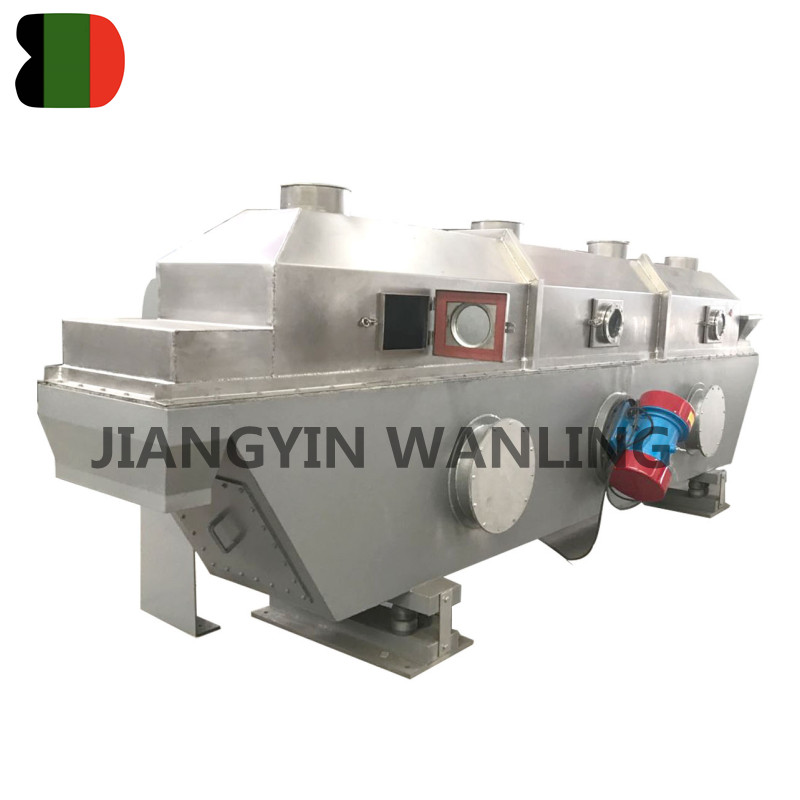

Sen ytimessä a värähtelevä nestevuoteen kuivausrumpu Toimii suspendoimalla kiinteät hiukkaset lämmitettyä ilmaa tai kaasua ylöspäin virtaavassa virtauksessa luomalla "nesteen kaltaisen" tilan, joka tunnetaan nimellä fluidisaatio. Samanaikaisesti kuivauskerrokseen kohdistuu kontrolloitu lineaarinen tai pyöreä värähtely, jotka auttavat ylläpitämään materiaalin tasaista jakautumista kuivauskammion poikki ja estämään pysähtyneitä vyöhykkeitä.
Tyypillisen VFBD -järjestelmän avainkomponentit sisältävät:
Kuivauskammio: rei'itetty kansi tai monivyöhyke-alusta, jossa materiaali otetaan käyttöön ja kuivataan.
Ilmanjakelujärjestelmä: Varmistaa yhdenmukaisen ilmavirran sängyn läpi tasaisen fluidisaation edistämiseksi.
Tärinämekanismi: Yleensä sähkömoottorit, joilla on eksentriset painot tai sähkömagneettiset toimilaitteet, tarjoavat tarkan amplitudin ja taajuuden hallinnan.
Lämmitysyksikkö: Toimittaa ilmastoidun ilmaa haluttuihin lämpötiloihin, jotka on usein integroitu kuivaus- tai suodatusjärjestelmiin.
Pakokaasu- ja pölykeräysjärjestelmä: Poistaa haihtuneen kosteuden ja hienot hiukkaset ympäristö- ja turvallisuusstandardien täyttämiseksi.
Nykyaikaiset mallit voivat myös sisältää modulaarisia kokoonpanoja, monivaiheisia lämpötilavyöhykkeitä ja älykkäitä ohjausjärjestelmiä reaaliaikaisen seurantaan ja optimointiin.
Edut perinteisiin kuivausjärjestelmiin
Tärähtelyn integrointi fluidoituun sänkyteknologiaan tarjoaa useita selkeitä etuja:
Parannettu lämmön ja massansiirto: värähtely edistää parempaa kosketusta kuivausväliaineen ja tuotteen välillä, kiihdyttäen haihtumista ja vähentämällä kuivausaikaa.
Yhtenäinen tuotteen laatu: Jatkuva levottomuus estää epätasaisen kuivauksen ja varmistaa kosteuspitoisuuden ja hiukkaskoon homogeenisuuden.
Lämpöhajoamisen vähentynyt riski: Tarkka lämpötilanhallinta ja lyhyemmät viipymisajat tekevät siitä sopivan lämpöherkkiin materiaaleihin.
Sticky- tai kohesiivisten materiaalien parannettu virtaus: Mekaaninen värähtely auttaa hajottamaan kohoumia ja helpottaa sujuvaa purkausta.
Energiatehokkuus: Optimoitu ilmavirta ja lämmön talteenottojärjestelmät edistävät tiettyjä energiankulutusta verrattuna kierto- tai lokeron kuivaimiin.
Skaalautuvuus ja joustavuus: Saatavana sekä erä- että jatkuvissa käyttötapoissa, jotka on mukautettava vaihteleviin tuotantoasteikkoihin ja materiaalityyppeihin.
Teollisuussovellus
Monipuolisuutensa ja suorituskyvyn vuoksi värähtelevää nestevuoteen kuivausrumpua käytetään laajalla teollisuudenaloilla:
Kello 1. Lääketeollisuus
Käytetään märien rakeiden, aktiivisten farmaseuttisten aineosien (sovellusliittymien) ja päällystettyjen tablettien kuivaamiseen vaarantamatta eheyttä tai voimakkuutta.
2. Ruoka- ja juoma -ala
Ihanteellinen meijerijauheiden, välittömän kahvin, tärkkelyksen, mausteiden ja lemmikkieläinruoan ainesosien kuivaamiseen hygienia- ja hallittujen olosuhteiden alla.
3. Kemianvalmistus
Levitetään polymeerien, hartsien, katalyyttien, pigmenttien ja erikoiskemikaalien kuivaamiseen, joissa tarkka kosteuden hallinta on välttämätöntä.
4. Mineraali- ja metallurginen prosessointi
Käytetään vedenpoistomalmeihin, kuivumiseen ja syöttämisen valmistukseen lisää lämpökäsittelyä tai pelletiä.
5. Ympäristötekniikka
Lietteen kuivumisessa, jätteiden polttamisen tuella ja biomassan prosessoinnissa määrän määrän vähentämiseksi ja lämpöarvon lisäämiseksi.
Prosessien optimointi- ja hallintastrategiat
Värisevän nestevuoteen kuivaimen tehokkuuden ja luotettavuuden maksimoimiseksi hyväksytään edistyneitä ohjausstrategioita:
PID -lämpötilan ja kosteuden hallinta: Varmistaa vakaat käyttöolosuhteet ja minimoi tuotteiden vaihtelun.
Automatisoidut syöttö- ja purkausjärjestelmät: ylläpitää tasaista läpimenoaikaa ja vähentää manuaalista interventiota.
In-line-kosteuden tunnistus: Mahdollistaa palautteiden tietojen perusteella reaaliaikaiset säädöt kuivausparametreihin.
CFD -mallinnus ja simulointi: Auttaa optimoimaan ilmavirtakuvioita ja sisäistä geometriaa suunnitteluvaiheiden aikana.
Ennustavat huoltoalgoritmit: Tarkkailee värähtelytasoja, laakerin kulumista ja moottorikuormitusta suunnittelemattomien seisokkien estämiseksi.
Nämä innovaatiot eivät vain lisää prosessien toistettavuutta, vaan myös tukevat toimialoja koskevien määräysten, kuten GMP-, FDA- ja ISO-standardien, noudattamista.
Haasteet ja rajoitukset
Monista eduistaan huolimatta värähtelevien nestevuodekuivaajien käyttö asettaa tiettyjä haasteita:
Alkuperäinen pääomasijoitus: Korkean suorituskyvyn mallit, joissa on edistyneitä ohjaimia, voivat olla kalliita.
Materiaalin yhteensopivuus: Kaikki materiaalit eivät reagoi hyvin tärinään; Haurat tai epäsäännöllisesti muotoiset hiukkaset voivat kokea kulumisen.
Melu ja värähtelyvaihteisto: vaatii asianmukaisia eristysastioita ja akustisia koteloita ympäröivien laitteiden ja henkilöstön suojaamiseksi.
Operaattorin asiantuntemus: Tehokas toiminta vaatii koulutettua henkilöstöä, joka on perehtynyt sekä mekaaniseen että prosessidynamiikkaan.
Jatkuva tutkimus keskittyy näiden kysymysten käsittelemiseen parannetuilla materiaalien käsittelytekniikoilla, melua vaimennustekniikoilla ja intuitiivisemmilla käyttöliittymillä.
Tulevat trendit ja innovaatiot
Kun teollisuus siirtyy kohti suurempaa automaatiota, kestävyyttä ja tarkkuutta, värähtelevien nesteen sängyn kuivausrumpujen kehitys jatkuu:
Integrointi teollisuus 4.0 -teknologioihin: IoT-yhteensopivat anturit, pilvipohjaiset analyysit ja digitaaliset kaksoset parantavat etävalvontaa ja ennustavia huoltoominaisuuksia.
Hybridijärjestelmien kehittäminen: Värähtelevän nesteen sängyn tekniikan yhdistäminen mikroaaltouuniin tai infrapunalämmitykseen nopeamman, energiatehokkaamman kuivauksen saavuttamiseksi.
Vaihtoehtoisten energialähteiden käyttö: Auringonlämpö-, jätealueen talteenotto- ja lämpöpumppu-avusteisten järjestelmien sisällyttäminen hiilijalanjäljen vähentämiseksi.
Vihreän kemian sovellukset: Liuottimen talteenoton ja suljetun silmukan kuivausjaksojen tukeminen ympäristöystävällisissä tuotantoympäristöissä.
Nämä edistykset lupaavat laajentaa VFBD -järjestelmien sovellettavuutta samalla kun ne kohdistavat ne globaalien suuntausten ja älykkään valmistuksen suuntauksiin.
